ITパスポート｜ビジネスモデル・ビジネスプロセス 問2

解説

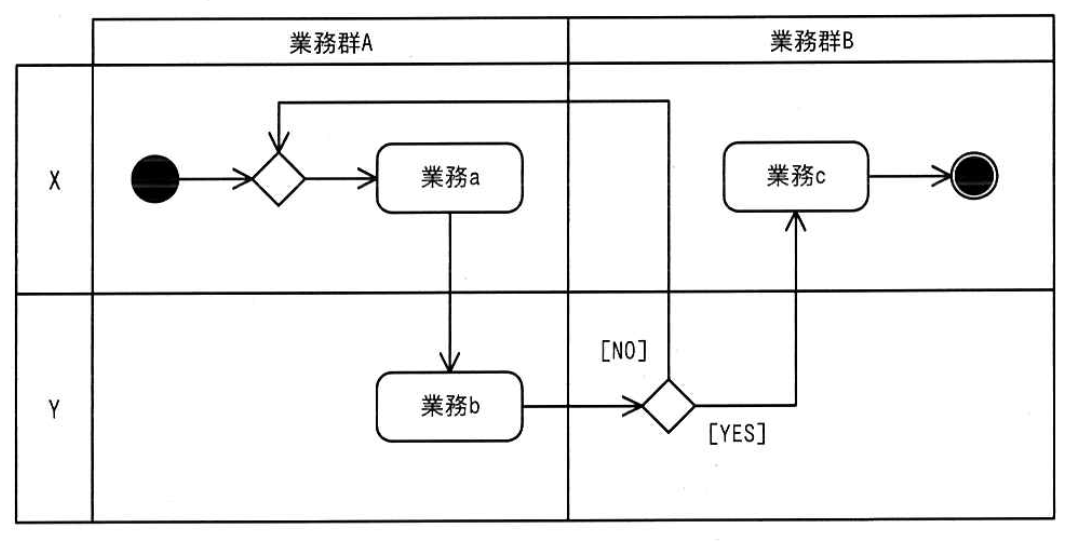

アクティビティ図は、処理の流れを表す UML（Unified Modeling Language）の図です。図を区画（レーン）に分けると、“どの業務を、誰（どの部門や役割）が担当するか”を表せます。

• ア アクティビティ図には、コストを書き表す決まりはありません。
• イ アクティビティ図には、時間を書き表す決まりはありません。
• ウ アクティビティ図には、品質の指標を書き表す決まりはありません。
• エ 正解。区画（X、Y など）によって、業務を担当する人の役割を表せます。
