ITパスポート｜ビジネスモデル・ビジネスプロセス 問12

解説

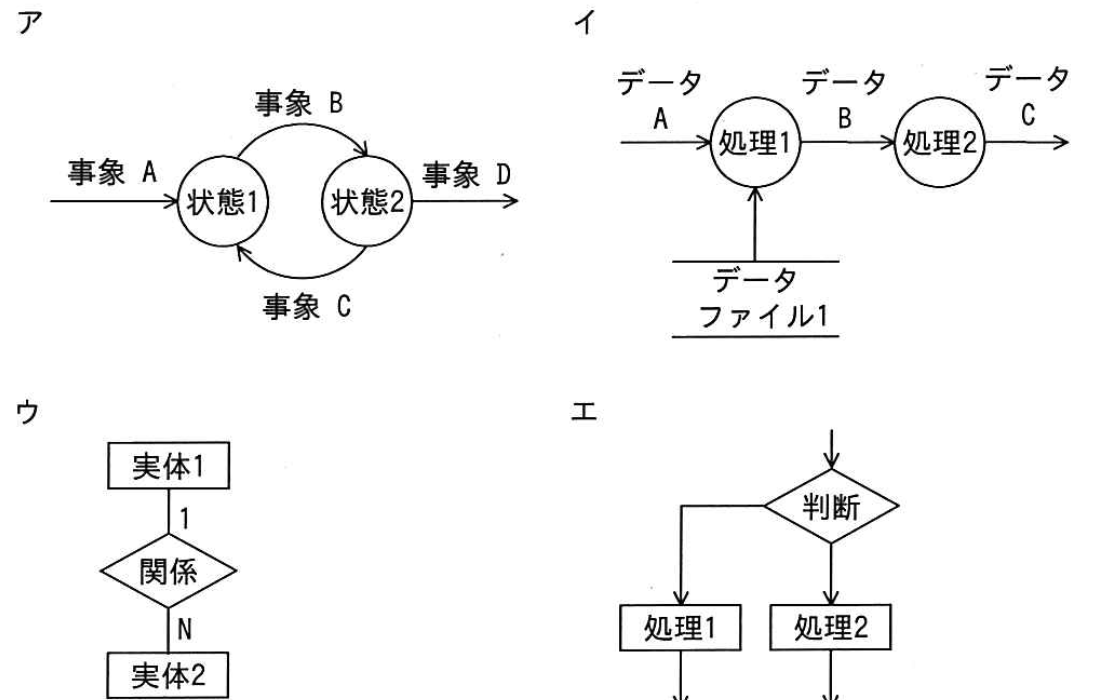

DFD（Data Flow Diagram）は、データの流れ（矢印）、処理（円）、データストア（二重線）、外部実体（四角）で、業務の中のデータの流れを表す図です。

• ア 状態と、状態を変える事象を表した、状態遷移図です。
• イ 正解。データが処理を流れていく様子と、データファイルを表しているので DFD です。
• ウ 実体と、実体の間の関係を表した、E-R 図です。
• エ 判断によって処理が分かれる、流れ図（フローチャート）です。
