ITパスポート｜ビジネスモデル・ビジネスプロセス 問2

解説

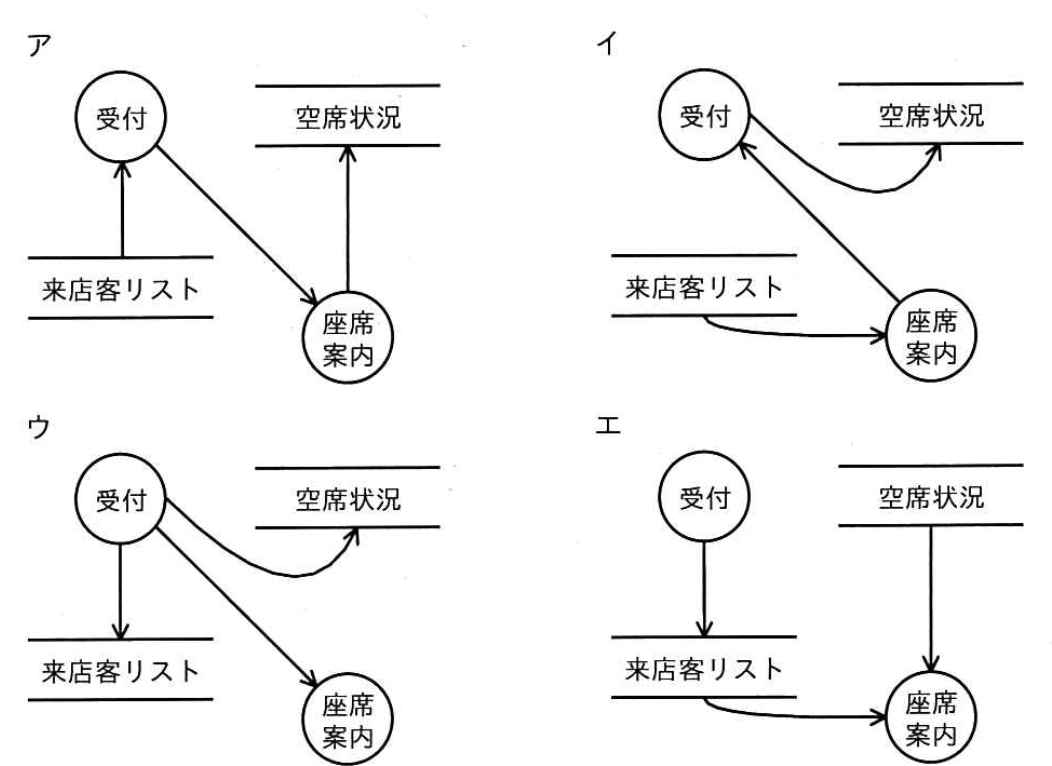

DFD（Data Flow Diagram）では、データの流れを矢印で表します。データストアに“書き込む”ときはプロセスからデータストアへ、“参照する”ときはデータストアからプロセスへ矢印を向けます。

受付

来店客リストに名前を記入するので、受付 → 来店客リスト

座席案内

来店客リストと空席状況を参照するので、来店客リスト → 座席案内、空席状況 → 座席案内

• ア 受付が来店客リストを参照し、座席案内が空席状況に書き込む形になっていて、逆です。
• イ 受付が空席状況に書き込んでいて、来店客リストへの記入がありません。
• ウ 座席案内が来店客リストと空席状況を参照していません。
• エ 正解。受付が来店客リストに記入し、座席案内が両方を参照しています。
